Gelombang radio

Gelombang radio adalah satu bentuk dari radiasi elektromagnetik, dan terbentuk ketika objek bermuatan listrik dari gelombang osilator (gelombang pembawa) dimodulasi dengan gelombang audio (ditumpangkan frekuensinya) pada frekuensi yang terdapat dalam frekuensi gelombang radio (RF; "radio frequency")) pada suatu spektrum elektromagnetik, dan radiasi elektromagnetiknya bergerak dengan cara osilasi elektrik maupun magnetik.
Gelombang elektromagnetik lain yang memiliki frekuensi di atas gelombang radio meliputi sinar gamma, sinar-X, inframerah, ultraviolet, dan cahaya terlihat.
Ketika gelombang radio dikirim melalui kabel kemudian dipancarkan oleh antena, osilasi dari medan listrik dan magnetik tersebut dinyatakan dalam bentuk arus bolak-balik dan voltase di dalam kabel. Dari pancaran gelombang radio ini kemudian dapat diubah oleh radio penerima (pesawat radio) menjadi signal audio atau lainnya yang membawa siaran dan informasi.
Undang-undang Nomor 32 Tahun 2002 Tentang Penyiaran menyebutkan bahwa frekuensi radio merupakan gelombang elektromagnetik yang diperuntukkan bagi penyiaran dan merambat di udara serta ruang angkasa tanpa sarana penghantar buatan, merupakan ranah publik dan sumber daya alam terbatas. Seperti spektrum elektromagnetik yang lain, gelombang radio merambat dengan kecepatan 300.000 kilometer per detik. Perlu diperhatikan bahwa gelombang radio berbeda dengan gelombang audio.
Gelombang radio merambat pada frekuensi 100,000 Hz sampai 100,000,000,000 Hz, sementara gelombang audio merambat pada frekuensi 20 Hz sampai 20,000 Hz. Pada siaran radio, gelombang audio tidak ditransmisikan langsung melainkan ditumpangkan pada gelombang radio yang akan merambat melalui ruang angkasa. Ada dua metode transmisi gelombang audio, yaitu melalui modulasi amplitudo (AM) dan modulasi frekuensi (FM).
Meskipun kata 'radio' digunakan untuk hal-hal yang berkaitan dengan alat penerima gelombang suara, namun transmisi gelombangnya dipakai sebagai dasar gelombang pada televisi, radio, radar, dan telepon genggam pada umumnya.

Penemuan Gelombang Radio

Dasar teori dari perambatan gelombang elektromagnetik pertama kali dijelaskan pada 1873 oleh James Clerk Maxwell dalam papernya di Royal Society mengenai teori dinamika medan elektromagnetik (bahasa Inggris: A dynamical theory of the electromagnetic field), berdasarkan hasil kerja penelitiannya antara 1861 dan 1865.
Pada 1878 David E. Hughes adalah orang pertama yang mengirimkan dan menerima gelombang radio ketika dia menemukan bahwa keseimbangan induksinya menyebabkan gangguan ke telepon buatannya. Dia mendemonstrasikan penemuannya kepada Royal Society pada 1880 tapi hanya dibilang itu cuma merupakan induksi.
Adalah Heinrich Rudolf Hertz yang, antara 1886 dan 1888, pertama kali membuktikan teori Maxwell melalui eksperimen, memperagakan bahwa radiasi radio memiliki seluruh properti gelombang (sekarang disebut gelombang Hertzian), dan menemukan bahwa persamaan elektromagnetik dapat diformulasikan ke persamaan turunan partial disebut persamaan gelombang.

Penggunaan radio

Banyak penggunaan awal radio adalah maritim, untuk mengirimkan pesan telegraf menggunakan kode Morse antara kapal dan darat. Salah satu pengguna awal termasuk Angkatan Laut Jepang memata-matai armada Rusia pada saat Perang Tsushima di 1901. Salah satu penggunaan yang paling dikenang adalah pada saat tenggelamnya RMS Titanic pada 1912, termasuk komunikasi antara operator di kapal yang tenggelam dan kapal terdekat, dan komunikasi ke stasiun darat mendaftar yang terselamatkan.
Radio digunakan untuk menyalurkan perintah dan komunikasi antara Angkatan Darat dan Angkatan Laut di kedua pihak pada Perang Dunia II; Jerman menggunakan komunikasi radio untuk pesan diplomatik ketika kabel bawah lautnya dipotong oleh Britania. Amerika Serikat menyampaikan Empat belas Pokok Presiden Woodrow Wilson kepada Jerman melalui radio ketika perang.
Siaran mulai dapat dilakukan pada 1920-an, dengan populernya pesawat radio, terutama di Eropa dan Amerika Serikat. Selain siaran, siaran titik-ke-titik, termasuk telepon dan siaran ulang program radio, menjadi populer pada 1920-an dan 1930-an.
Penggunaan radio dalam masa sebelum perang adalah pengembangan pendeteksian dan pelokasian pesawat dan kapal dengan penggunaan radar].
Sekarang ini, radio banyak bentuknya, termasuk jaringan tanpa kabel, komunikasi bergerak di segala jenis, dan juga penyiaran radio. Baca sejarah radio untuk informasi lebih lanjut.
Sebelum televisi terkenal, siaran radio komersial termasuk drama, komedi, beragam show, dan banyak hiburan lainnya; tidak hanya berita dan musik saja. Lihat pemrograman radio.

Pengertian Gelombang Elektromagnetik

CARA KERJA TELEVISI

Bagaimanakah Televisi Bekerja?

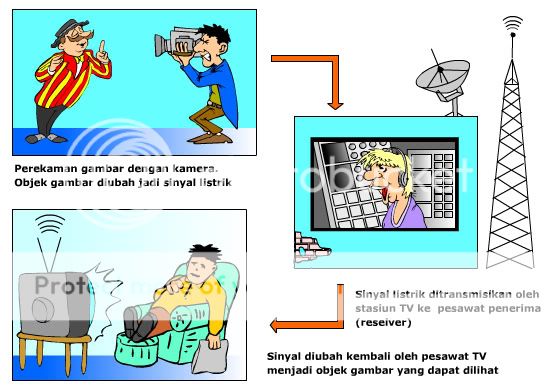

Sebelum kita mengetahui prinsip kerja pesawat televisi, ada baiknya kita mengetahui sedikit tentang perjalanan objek gambar yang biasa kita lihat di layar kaca. Gambar yang kita lihat di layar televisi adalah hasil produksi dari sebuah kamera.

Objek gambar yang di tangkap lensa kamera akan dipisahkan berdasarkan tiga warna dasar, yaitu merah (R = red), hijau (B = blue). Hasil tersebut akan dipancarkan oleh pemancar televisi (transmiter). Pada sestem pemancar televisi, informasi visual yang kita lihat pada layar kaca pada awalnya di ubah dari objek gambar menjadi sinyal listrik. Sinyal listrik tersebut akan ditransmisikan oleh pemancar ke pesawat penerima (receiver) televisi.
PRINSIP KERJA TELEVISI
Pesawat televisi akan mengubah sinyal listrik yang di terima menjadi objek gambar utuh sesuai dengan objek yang ditranmisikan. Pada televisi hitam putih (monochrome), gambar yang di produksi akan membentuk warna gambar hitam dan putih dengan bayangan abu-abu. Pada pesawat televisi berwarna, semua warna alamiah yang telah dipisah ke dalam warna dasar R (red), G(green), dan B (blue) akan dicampur kembali pada rangkaian matriks warna untuk menghasilkan sinyal luminasi.
Selain gambar, juga membawa suara ?
Selain gambar, pemancar televisi juga membawa sinyal suara yang di tranmisikan bersama sinyal gambar. Penyiaran telavisi sebenarnya menyerupai suara sistem radio tetapi mencakup gambar dan suara. Sinyal suara di pancarkan oleh modulasi frekuensi (FM) pada suatu gelombang terpisah dalam satu saluran pemancar yang sama dengan sinyal gambar. Sinyal gambar termodulasi mirip dengan sistem pemancaran radio yang telah dikenal sebelumnya. Dalam kedua kasus ini, amplitudo sebuah gelombang pembawa frekuensi radio (RF) dibuat bervariasi terhadap tegangan pemodulasi.Modulasi adalah sinyal bidang frekuensi dasar (base band).
Modulasi frekuensi (FM) digunakan pada sinyal suara untuk meminimalisasikan atau menghindari derau (noise) dan interferensi. Sinyal suara FM dalam televisi pada dasarnya sama seperti pada penyiaran radio FM tetapi ayunan frekuensi maksimumnya bukan 75khz melainkan 25 khz.
Saluran dan Standar Pemancar Televisi
Kelompok frekuensi yang di tetapkan bagi sebuah stasiun pemancar untuk tranmisi sinyalnya disebut saluran (chenel). Masing-masing mempunyai sebuah saluran 6 mhz dalam salah satu bidang frekuensi (band) yang dialokasikan untuk penyiaran televisi komersial.
1. VHF bidang frekuensi rendah saluran 2 sampai 6 dari 54 MHZ sampai 88 MHZ.
2. VHF bidang frekuensi tinggi saluran 7 sampai 13 dari 174 MHZ sampai 216 MHZ.
3. UHF saluran 14 sampai 83 dari 470 MHZ sampai 890 MHZ.
Sebagai contoh, saluran 3 disiarkan pada 60 MHZ sampai 66 MHZ. Sinyal pembawa RF untuk gambar dan suara keduanya termasuk di dalam tiap saluran tersebut.
JENIS-JENIS SISTEM TELEVISI
Sistem pemancar televisi yang kita kenal di antaranya:
1. NTSC (National Television System Committee)
2. PAL (Phases Alternating Line)
3. SECAM (Sequential Couleur a Memorie)
4. PALB
NTSC (National Television System Committee) digunakan di Amerika Serikat, sistem PAL (Phases Alternating Line) di gunakan di Inggris, sistem SECAM (Sequential Couleur a Memorie) digunakan di Perancis. Sementara itu, Indonesia sendiri menggunakan sistem PALB. Hal yang membedakan sistem tersebut adalah format gambar, jarak frekuensi pembawa dan pembawa suara.

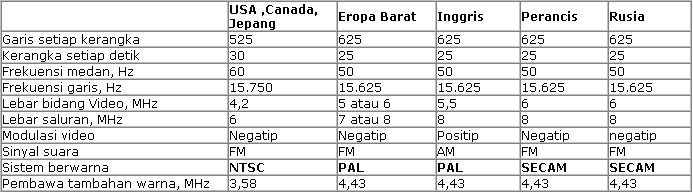

Sistem Televisi Dasar di Dunia

BAGIAN-BAGIAN TELEVISI

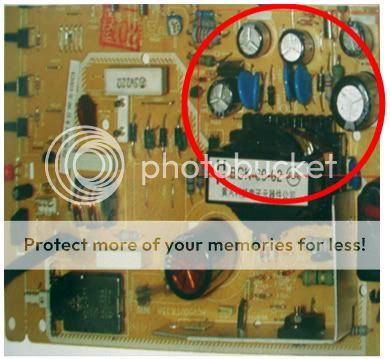

Rangkaian Catu Daya (Power Supply)
Rangkaian berfungsi untuk mengubah arus AC menjadi DC yang selanjutnya didistribusikan ke seluruh rangkaian. Rangkaian catu daya dibatasi oleh garis putih pada PCB dan daerah di dalam kotak merah. Daerah di dalam garis putih adalah rangkaian input yang merupakan daerah tegangan tinggi (live area). Sementara itu, daerah di dalam kotak merah adalah output catu daya yang selanjutnya mendistribusikan tegangan DC ke seluruh rangkaian TV.

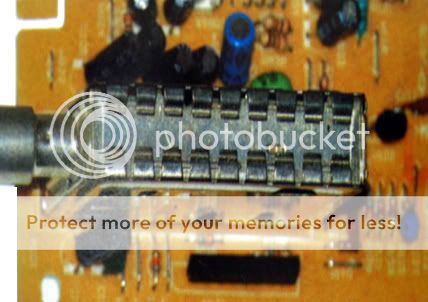

Rangkaian Penala (tuner)
Rangkaian ini terdiri dari penguat frekuensi tinggi ( penguat HF ), pencampur (mixer), dan osilator lokal.Rangkaian penala berfungsi untuk menerima sinyal masuk (gelombang TV) dari antena dan mengubahnya menjadi sinyal frekuensi IF.

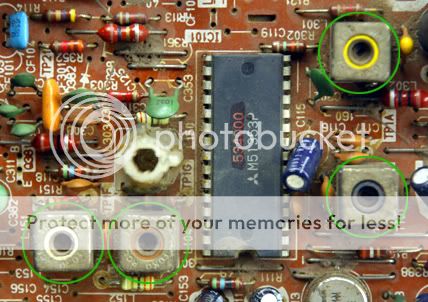

Rangkaian penguat IF (Intermediate Frequency)
Rangkaian ini berfungsi sebagai penguat sinyal hingga 1.000 kali. Sinyal output yang dihasilkan penala ( tuner) merupakan sinyal yang lemah dan yang sangat tergantung pada pada sinyal pemancar, posisi penerima, dan bentang bentang alam. Rangkaian ini juga berguna untuk membuang gelombang lain yang tidak dibutuhkan dan meredam interferensi pelayanan gelombang pembawa suara yang mengganggu gambar.

Rangkaian Detektor Video
Rangkaian ini berfungsi sebagai pendeteksi sinyal video komposit yang keluar dari penguat IF gambar. Selain itu, rangkaian ini berfungsi pula sebagai peredam seluruh sinyal yang mengganggu karena apabila ada sinyal lain yang masuk akan mengakibatkan buruknya kualitas gambar. Salah satu sinyal yang di redam adalah sinyal suara.
Rangkaian Penguat Video
Rangkaian ini berfungsi sebagai penguat sinyal luminan yang berasal dari deteltor video sehingga dapat menjalankan layar kaca atau CRT (catode ray tube). Didalam rangkaian penguat video terdapat pula rangkaian ABL(automatic brightness level) atau pengatur kuat cahaya otomatis yang berfungsi untuk melindungi rangkaian tegangan tinggi dari tegangan muatan lebih yang disebabkan oleh kuat cahaya pada layar kaca.

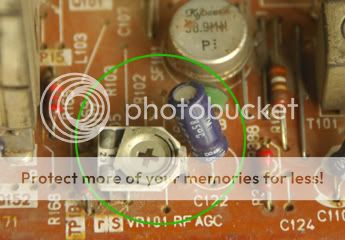

Rangkaian AGC (Automatic Gain Control)
Rangkaian AGC berfungsi untuk mengatur penguatan input secara otomatis. Rangkaian ini akan menstabilkan sendiri input sinyal televisi yang berubah-ubah sehingga output yang dihasilkan menjadi konstan.

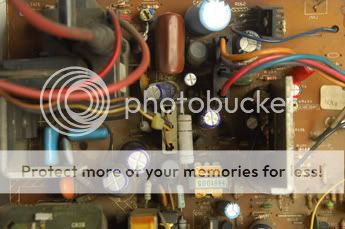

Rangkaian Defleksi Sinkronisasi
Rangkaian ini terdiri dari empat blok, yaitu rangkaian sinkronisasi, rangkaian defleksi vertikal, rangkaian defleksi horizontal, dan rangkaian pembangkit tegangan tinggi.

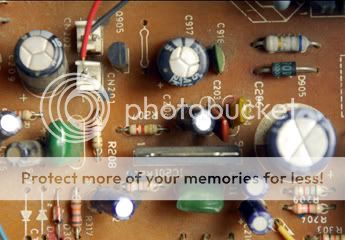

Rangkaian Audio
Suara yang kita dengar adalah hasil kerja dari rangkaian ini, sinyal pembawa IF suara akan dideteksi oleh modulator frekuensi (FM). Sebelumnya, sinyal ini dipisahkan dari sinyal pembawa gambar.

JENIS-JENIS LAYAR TELEVISI
Tipe Layar Televisi CRT (catode ray tube)
Pada televisi jenis ini layar terlihat lebih cembung ketimbang jenis lainnya. Teknologi televisi dengan tabung CRT tergolong paling tua dan hingga saat ini terus digunakan dan dikembangkan. Walaupun telah muncul teknologi yang baru. Tabung CRT hanya berisi sebuah tabung sinar katoda (cathode-ray tube) sedang untuk perbandingannya, plasma terdiri dari satu juta tabung fluorescent berukuran sangat kecil.

Tipe Layar Televisi Plasma
Dalam prinsipnya, layar plasma tersusun atas dua lembar kaca. Di antara keduanya diisi ribuan sel, yang ratusan di antaranya berisi gas xenon dan neon. Dua jenis elektroda panjang, address electrode dan transparent display electrode, direntangkan di antara lempengan kaca tersebut. Saat layar plasma dihidupkan, elektroda-elektroda yang saling berpotongan di atas sel itu diberi muatan listrik oleh komputer layar untuk mengionisasi gas dalam sel. Ini berlangsung ribuan kali dalam sepersekian detik. Arus listrik pun melewati gas di dalam sel dan menghasilkan aliran partikel bermuatan listrik yang cepat, yang merangsang atom gas tersebut melepaskan foton ultraviolet.

Foton ultraviolet berinteraksi dengan fosfor
Kemudian, foton ultraviolet berinteraksi dengan fosfor yang akhirnya melepaskan energi di dalam bentuk sinar foton yang jelas. Setiap pixel tersusun atas tiga sel sub pixel yang terpisah, masing-masing dengan fosfor yang berbeda warna, yaitu; merah, hijau, biru yang akan bercampur menghasilkan warna pixel.
Untuk menyeragamkan kekuatan arus listrik yang mengalir melalui sel berbeda, sistem kontrolnya akan menambah atau mengurangi intensitas warna setiap sub pixel. Hal ini untuk menghasilkan ratusan kombinasi merah, hijau, dan biru yang berbeda. Dengan cara ini, sistem kontrol dapat menghasilkan warna dalam spektrum luas, sekira ada 16,77 juta warna bisa dihasilkan sebuah layar plasma. Inilah yang membuat tampilan gambar plasma sangat tajam dan jelas.

Pengertian Dan Fungsi Multimeter

Multimeter adalah alat ukur yang dipakai untuk mengukur tegangan listrik, arus listrik, dan tahanan (resistansi). Itu adalah pengertian multimeter secara umum, sedangkan pada perkembangannya multimeter masih bisa digunakan untuk beberapa fungsi seperti mengukur temperatur, induktansi, frekuensi, dan sebagainya. Ada juga orang yang menyebut multimeter dengan sebutan AVO meter, mungkin maksudnya A (ampere), V(volt), dan O(ohm).

Bahagian Multimeter Analog & Fungsinya

Dari gambar multimeter dapat dijelaskan bagian-bagian dan
fungsinya :
(1) Sekrup pengatur kedudukan jarum penunjuk (Zero
Adjust Screw), berfungsi untuk mengatur kedudukan
jarum penunjuk dengan cara memutar sekrupnya ke
kanan atau ke kiri dengan menggunakan obeng pipih
kecil.
(2) Tombol pengatur jarum penunjuk pada kedudukan zero
(Zero Ohm Adjust Knob), berfungsi untuk mengatur
jarum penunjuk pada posisi nol. Caranya : saklar
(Ohm), test lead + (merah Wpemilih diputar pada posisi
dihubungkan ke test lead – (hitam), kemudian tombol
diputar ke kiri atau ke kanan Wpengatur kedudukan 0
.Wsehingga menunjuk pada kedudukan 0
(3) Saklar pemilih (Range Selector Switch), berfungsi untuk
memilih posisi pengukuran dan batas ukurannya.
Multimeter biasanya terdiri dari empat posisi
pengukuran, yaitu :
(Ohm) berarti multimeter berfungsi sebagai W(4) Posisi
ohmmeter, yang terdiri dari tiga batas ukur : x 1; x 10;
Wdan K
(5) Posisi ACV (Volt AC) berarti multimeter berfungsi
sebagai voltmeter AC yang terdiri dari lima batas ukur :
10; 50; 250; 500; dan 1000.
(6) Posisi DCV (Volt DC) berarti multimeter berfungsi
sebagai voltmeter DC yang terdiri dari lima batas ukur :
10; 50; 250; 500; dan 1000.
(7) Posisi DCmA (miliampere DC) berarti multimeter
berfungsi sebagai mili amperemeter DC yang terdiri dari
tiga batas ukur : 0,25; 25; dan 500.
(8) Tetapi ke empat batas ukur di atas untuk tipe
multimeter yang satu dengan yang lain batas ukurannya
belum tentu sama.
Terminal), berfungsi sebagai W(9) Lubang kutub + (V A
tempat masuknya test lead kutub + yang berwarna
merah.
(10) Lubang kutub – (Common Terminal), berfungsi
sebagai tempat masuknya test lead kutub – yang
berwarna hitam.
(11) Saklar pemilih polaritas (Polarity Selector Switch),
berfungsi untuk memilih polaritas DC atau AC.
(12) Kotak meter (Meter Cover), berfungsi sebagai tempat
komponen-komponen multimeter.
(13) Jarum penunjuk meter (Knife –edge Pointer), berfungsi
sebagai penunjuk besaran yang diukur.
(14) Skala (Scale), berfungsi sebagai skala pembacaan
meter.

Scaling

• Analog multimeter tidak memiliki kemewahan skala otomatis. Untuk mengatur skala Anda menghidupkan saklar pemilih ke kisaran yang tepat untuk membaca.

Langkah

Memahami jangkauan.
Memahami jangkauan. Meter memiliki kisaran nol hingga skala penuh. Nol (yang ditampilkan di sini) selalu nol.

Ini menunjukkan meter pada skala penuh. Berapa banyak volt adalah bahwa?
Tentukan tegangan pada skala penuh. Hal ini tergantung pada pengaturan dari saklar jangkauan. Meter ini dirancang untuk memberikan skala penuh ketika tegangan Anda mengukur sesuai dengan pengaturan saklar. Jadi, jika saklar diatur ke kisaran 30 volt, gambar ini menunjukkan 30 volt diterapkan di input. Demikian pula, jika saklar diatur ke kisaran 0,1 amp, Anda memiliki 0,1 amp menjalankan arus melalui meter.

Setengah skala.
Ingat bahwa meter adalah linier. Jadi pada skala setengah (ditampilkan di sini), Anda hanya dapat membagi berbagai pengaturan dengan 2. Berikut ini adalah 150 volt pada kisaran 300V, 50mA atau pada kisaran 100mA.
Mengharapkan variasi dalam skala. Dalam contoh ini, ada dua skala, 0 ke 1 dan 0 sampai 3. Tidak semua meter adalah seperti ini. Beberapa 0 sampai 5, atau 0 sampai 2, tapi skala disediakan untuk mencocokkan setiap pengaturan dari saklar jangkauan. Hanya menemukan satu yang cocok switch, kemudian memindahkan titik desimal mental.

Contoh ini menunjukkan 7.
Contoh ini menunjukkan 7,2 volt pada kisaran 10V, 216mA atau pada kisaran 300mA.

Berikut ini 36.5mV pada kisaran 100mV, atau 11A pada kisaran 30A.

MENGUKUR TEGANGAN AC DENGAN MULTIMETER (part3)
V. MENGUKUR TEGANGAN AC
Gunakan alas kaki kering terbuat dari bahan isolator sebagai pengaman minimal jika terjadi kejutan listrik. Ini perlu dilakukan bila dilakukan pengukuran tegangan AC yang dianggap besar. Sebelum melakukan pengukuran tegangan hendaknya kita sudah bisa memperkirakan berapa besar tegangan yang akan diukur, ini digunakan sebagai acuan menentukan Batas Ukur yang harus digunakan. Pemilihan batas ukur yang tepat hendaknya harus lebih tinggi dari tegangan yang diukur
contoh : untuk pengukuran tegangan PLN, diketahui jenis tegangan-nya adalah AC dan besar tegangan adalah 220 VAC, sehingga batas ukur yang harus digunakan adalah 250 atau 1000. Jika tidak diketahui nilai tegangan yang akan diukur, pilih batas ukur tertinggi.
Cara awal :
-Colokan probe merah pada terminal (+), dan probe hitam pada terminal (-) pada multimeter.
-Menentukan Batas Ukur pengukuran. Karena tegangan PLN secara teori adalah 220VAC maka kita arahkan selektor pada bagian VAC dengan Batas Ukur 250 atau 1000 (ingat Batas Ukur dipilih lebih besar dari pada tegangan yang akan diukur). Untuk pembahasan kita kali ini kita akan menggunakan Batas Ukur 250.
-Dalam pengukuran tegangan AC posisi penempatan probe bisa bolak-balik.
-Hubungkan kedua ujung probe (colokan) multimeter masing-masing pada dua kutub jalur tegangan PLN misalnya stop kontak.

-Perhatikan saat melakukan pengukuran, jangan sampai ujung probe merah dan hitam saling bersentuhan, karena akan menyebabkan korsleting.
-Dari pengukuran tersebut diperoleh penunjukan jarum sebagai berikut.

-menentukan pembacaan hasil ukur, rumus yang digunakan tidak berbeda saat kita menghitung hasil ukur tegangan DC.

BU = Batas Ukur
SM = Skala maksimum yang dipakai
JP = Jarum Penunjuk
VAC = Tegangan terukur
Pada pengukuran kita di atas Batas Ukur yang digunakan adalah 250 Vc dan Skala Maksimum yang digunakan 250, serta penunjukan jarum pada angka 200 lebih 4 kolom kecil yang mana masing kolom bernilai 5 sehingga bila kita jumlah menunjuk angka 220. dari data tersebut maka diketahui BU=250, SM=250 dan JP=220.
sehingga tinggal kita masukan ke rumus diatas sbb:
Vac = (250/250) 220
Vac = 220
Untuk penerapan pengukuran yang lain kita lakukan hal yang sama misalnya output trafo step down yang merupakan tegangan AC. Untuk mengukurnya tentukan batas ukur terlebih dahulu dengan mengacu pekiraan nilai yang tertera pada trafo tersebut. Kemudian sentuhkan ujung probe multimeter ke masing-masing terminal outpu trafo yang akan diukur. Tentu saja terminal trafo primer trafo harus terhubung tengangan PLN.
Cara mengukur tegangan :
Hubungkan hitam ujung (negatif -) ke 0V, normalnya terminal negatif batteray atau catu daya. merah ujung (positif +) titik dimana anda menginginkan mengukur tegangan.
Pembacaan skala analog :
Perhatikan penempatan sakelar jangkah ukur pilih skala yang sesuai. Untuk beberapa jangkah ukur anda perlu mengalikan atau membagi 10 atau 100 seperti ditunjukan pembacaan dibawah ini. Untuk jangkah ukur teganagn AC gunakan tanda merah sebab calibrasi skala sedikit geser.
Contoh pembacaan skala ditunjukan pada:
- Jangkah ukur DC 10V: 4.4V (baca langsung skala 0-10 )
- Jangkah ukur DC 50V: 22V (baca langsung skala 0-50 )
- Jangkah ukur DC 25mA : 11mA (baca 0-250 dan bagi dengan 10)
- Jangkah ukur AC 10V : 4.45V (gunakan skala merah, baca 0-10)
Rumus :

- VDC= Tegangan DC
- BU = Batas Ukur
- SM = Skala maksimum yang dipakai
- JP = Jarum Penunjuk

Cara menghitung :
Misalnya Batas Ukur yang digunakan 10 VDC dengan Skala Maksimum 10 VDC dan jarum diatas menunjuk pada angka 4 lebih 2 kolom kecil masing-masing kolom kecil bernilai 0,2 karena antara angka 4 dan 5(tidak tertulis), terbagi jadi (5 kolom kecil) Sehingga JP=4,4
- VDC = (BU/SM)JP
=(10/10)4,4
Banyak sekali istilah yang digunakan untuk menyebut alat ini, ada yang menyebut Avometer karena merujuk kegunaanya dari satuan yang digunakan Ampere, Volt dan Ohm. Multimeter dari kata Multi (banyak) dan Meter (dikonotasikan sebagai alat ukur). Multitester dari kata Multi (banyak) dan tester (alat untuk menguji).
Sebelum kita menggunakanya alangkah baiknya bila kita mengenal panel, terminal, dan fasilitas yang dimiliki alat ukur elktronika ini.

I. BATAS UKUR (BU) pada Multimeter seperti berikut ini.
Batas Ukur merupakan Nilai maksimal yang bisa diukur oleh multimeter

1. Paling kiri atas merupakan blok selektor DC Volt. Ini merupakan blok selektor yang harus kita pilih saat melakukan pengukuran tegangan DC. Perlu diingat Ini merupakan Batas Ukur (BU) yang harus kita perhatikan saat akan melakukan pengukuran. Bila diketahui perkiraan nilai tegangan yang akan diukur maka Batas Ukur yang harus dipilih harus berada diatas nilai perkiraan tersebut. Sebagai contoh bila kita akan mengukur tegangan pada suatu rangkaian yang memiliki nilai tertera pada PCB tersebut 9 volt DC maka kita boleh menggunakan batas ukur 10 volt DC.
2. Paling kiri atas merupakan blok selektor AC Volt. Ini merupakan blok selektor yang harus kita pilih saat melakukan pengukuran tegangan AC. Demikian juga untuk pengukuran teganganAC Batas Ukur yang harus dipilih harus berada diatas nilai perkiraan tersebut tegangan AC tersebut. Contoh Bila akan mengukur tegangan Jala-jala PLN seperti kita ketahui nilai tegangan PLN berkisar antara 220 Volt AC maka harus dipilih batas ukur 250 volt AC.
3. Bawah kanan tertulis satuan Ohm untuk mengukur resistansi, ini tidak terlalu kritik atau beresiko bila salah memilih selektor. Hanya akan berpengaruh pada ketelitian dan cara kita menghitung nilai resistansi terukur.
4. Kiri bawah tertulis DC mA yang digunakan untuk mengukur Arus DC. Arus yang terukur maksimal 250 milli Ampere DC. penggunaan batasn ukur harus diatas nilai arus perkiraan yang ada pada rangkaian.
5. Bila tidak diketahui perkiraan nilai tegangan gunakan batas ukur yang paling besar (bisa 1000 VoltDC atau 1000 VoltAC). Demikian juga untuk arus DC gunakan skala batas ukur tertinggi. Yang paling penting pada pengukuran arus dan tegangan DC polaritas colokan (probe) jangan terbalik. Kutup (-) terhubung colokan hitam dan (+) terhubung colokan merah.
6. Bila dalam pengukuran terjadi kesalahan batas ukur ataupun polaritas colokan terbalik sebaiknya cepat-cepat kita tarik colokan dari titik ukur yang kita lakukan. Hal ini pada multimeter analog beresiko terhadap rusaknya alat ukur kita meskipun dalam multimeter terdapat sekring pengaman.
II. SKALA MAKSIMUM
Skala Maksimum (SM) merupakan batas nilai tertinggi pada panel meter

1. Pada Skala Maksimum paling atas merupakan skala yang dibaca saat mengukur resistansi. Perlu diingat bahwa penunjukan jarum pada simpangan paling ujung kanan merupakan nilai resistansi paling kecil. Sedang pada simpangan paling kiri untuk atau jarum (bergerak sedikit) mengindikasikan nilai resistansi paling besar. Karena nilai skala resistansi (ohm) paling kiri memiliki angka paling besar, sedangkan paling kanan nilainya nol.
2. Pada gambar di bawah ini diperjelas untuk Skala Maksimum pengukuran arus, tegangan AC ataupun DC.

Pada gambar diatas ada tiga nilai yang umumnya dipakai pada multimeter analog yaitu skala maksimum 10, 50, dan 250.
III. MENGUKUR RESISTANSI
1. Letakan selektor atau batas ukur (BU) resistansi yang paling sesuai. Pilih batas ukur resistansi sehingga mendekati tengah skala. Sebagai contoh: dengan skala yang ditunjukkan dibawah dengan resistansi sekitar 50kohm pilih × 1kohm range.
2. Hubungkan kedua ujung probe (colokan) jadi satu. Bila jarum belum bisa menunjuk skala pada titik nol putar ohm ADJ sampai jarum menunjukan nol (ingat skala 0 bagian kanan!). jika tidak dapat diatur ke titik nol maka batteray didalam meter perlu diganti.

3. Cara menghitung nilai resistansi yang terukur :

R = BU x JP
 R = resistansi yang terukur (ohm)
 BU = Batas Ukur yang digunakan
 JP = Penunjukan Jarum pada skala
sehingga pada contoh diatas dapat kita hitung resistansi yang terukur memiliki nilai :
• BU = x 1K
• JP = menunjuk pada angka 50 ohm
terhitung :
• R = 1K x 50
• R = 50K ohm
a. Cara Menggunakan Multimeter Analog
- Untuk memulai setiap pengukuran, hendaknya jarum menunjukkan angka nol apabila kedua penjoloknya dihubungkan. Putarlah     penala mekanik apabila jarum belum tepat pada angka nol (0).
- Putarlah sakelar pemilih ke arah besaran yang akan diukur, misalnya ke arah DC mA apabila akan mengukur arus DC, ke arah AC V untuk mengukur tegangan AC, dan ke arah DC V untuk mengukur tegangan DC.
- Untuk mengukur tahanan (resistor), sakelar pemilih diarahkan ke sekala ohm dan nolkan dahulu dengan menggabungkan probe positif dan negatif. Apabila belum menunjukkan angka nol cocokkan dengan memutar ADJ Ohm.
- Sambungkan penjolok warna merah ke jolok positif dan penjolok warna hidam ke jolok negatif.
- Untuk pengukuran besaran DC, jangan sampai terbalik kutub positif dan negatifnya karena bisa menyebabkan alat ukurnya rusak.
b. Cara Menggunakan Multimeter Digital
Cara menggunakannya sama dengan multimeter analog, hanya lebih sederhana dan lebih cermat dalam penunjukan hasil ukurannya karena menggunakan display 4 digit sehingga mudah membaca dan memakainya.
- Putar sakelar pemilih pada posisi skala yang kita butuhkan setelah alat ukur siap dipakai.
- Hubungkan probenya ke komponen yang akan kita ukur setelah disambungkan dengan alat ukur.
- Catat angka yang tertera pada multimeter digital.
- Penyambungan probe tidak lagi menjadi prinsip sekalipun probenya terpasang terbalik karena display dapat memberitahu.

Mungkin anda tidak percaya , sebab selama ini radio yang dijual dalam bentuk jadi menggunakan listrik DC sebagai pendorong kerja komponen. Namun saya mengjak untuk mengotak-atik pembuatan rangkaian radio tanpa arus listrik/sumber tegangan yang nyeleneh ini.
Radio bekerja baik apabila tidak salah memasang komponen sesuai dengan penempatanya atau simbolnya. Oleh karena itu kita harus memperhatikan penempatan dan dan meneliti sebelum memulai langkah pada perakitan rangkaian yang sangat sederhana ini.
::headphone=headphone dengan daya tahan 3000 ohm

Rangkaian di atas hanya berguna sebagai radio penerima saja. Bisa disebut radio kristal karena menggunakan radio kristal. Dioda ini akan memproses gelombang suara melalui antena. Kemudian dismpan dalam kondensator keramik/mika.

Bila tidak mengeluarkan bunyi , maka harus cari penyebab dicari penyebabnya, mungkin dari :

• Pemasangan dioda kristal terbalik.
• Penyolderan tidak lengket.
• Lilitan pada spul antena terputus pada waktu menggulung.
• Kondensator keramik/mika rusak.
• Penyolderan headphone tersambung.

Konstruksi

Variabel resistor bisa digunakan sebagai rheostat dengan dua sambungan (wiper dan hanya satu ujung dari lintasan) atau sebagai potensiometer dengan tiga sambungan dalam pemakaiannya. Versi miniature disebut presets dibuat untuk pengaturan rangkaian yang tidak akan membutuhkan penyesuaian (adjustment) lebih lanjut.
Variabel resistor sering disbut potensiometer dalam banyak buku dan catalog. Mereka dispesifikasikan dengan resistansi maksimum mereka, lintasan logaritmik atau linear, dan ukuran fisik mereka. Diameter kumparan standar adalah 6 mm.
Nilai resistansi dan tipe dari lintasan ditulis pada bodi:
    4K7 LIN berarti  4.7 k lintasan linear.
    1M LOG berarti 1 M lintasan logarithmic.
Beberapa variable resistor dirancang untuk dipasang pada papan rangkaian, tetapi kebanyakan untuk  memasang melalui sebuah lubang yang dibor guna mengisi rangkaian dengan kawat yang dimasukkan yang menghubungkan terminal-terminal mereka pada papan rangkaian.
 Lintasan (track) Linear (LIN) dan Logarithmic (LOG)
Linear (LIN) track berarti bahwa nilai resistansi berubah di  nilai tetap sebagaimana kamu menggerakkan wiper. Ini adalah model standar dan kamu harus mengasumsikan tipe ini yang dibutuhkan jika sebuah proyek tidak menetapkan tipe lintasa/track. Presert selalu mempunyai lintasan linear.
Logarithmic (LOG) track berarti bahwa nilai resistansi berubah secara perlahan dia salah satu ujung lintasan dan berubah secara cepat  ke ujung yanglain, maka separuh jalan sepanjang  lintasan bukanlah bernilai setengah dari nilai reistansi total.  Model ini digunakan untuk  mengatur kontrol  suara (keras lembut)  karena telinga  manusia   memiliki respon logaritmik pada keras lembut suara maka kontol yang halus (perubahan perlahan) dibutuhkan di suara rendah dan  control lebih kasar (perubahan cepat) di suara tinggi. Adalah penting untuk menghubungkan ujung dari lintasan/track pada dengan cara memutar yang benar, jika kamu menemukan bahwa  memutar kumparan menambah bunyi/volume dengan cepat diikuti oleh perubahan lebih jauh/cepat kamu  harus menukar koneksi pada ujung track/lintasan yang lain.
Rheostat
Ini merupakan cara paling sederhana tentang menggunakan variable resistor. Memiliki tiga terminal tetapi hanya Dua terminal digunakan: Satu dihubungkan pada ujung lintasan, dan yang lain pada wiper yang dapat dipindahkan. Memutar kumparan merubah nilai resistansi antara dua terminal dari nol samapi nilai resistansi maksimum.
Rheostat sering digunakan untuk memvariasi arus (vary current), misalnya untuk mengendalikan lampu atau laju dimana capasitor diisi (pengisian capasitor).
Jika rheostat dipasang pada papan rangkaian cetak (pcb) kamu bisa menemukan bahwa ketiga terminalnya tersambung. Bagaimanapun, satu terminalnya terhubung pada terminal wiper (tidak terpakai). Ini hanya memperbaiki kekuatan mekanik dari pemasangan tetapi tidak ada fungsi elektrikalnya.
Potensiometer
Variable resistors digunakan potensiometer mempunyai tiga termninal semuanya terpakai.
Model ini pada umumnya diginakan untuk memvariasi tegangan (vary voltage), contoh untuk mengatur titik switching dari sebuah rangkaian dengan sensor, atau mengendalikan keras lembut bunyi (loudness) dalam rangkaian penguat. Jika terminal pada kedua ujung lintasaan/track terhubung  dengan  catu daya maka terminal wiper (tengah) akan menyediakan sebuah tegangan yang dapat divariasi dari nol sampai nilai maksimum catu daya.
Presets
Ini merupakan versi miniature dari variable resistor standar. Mereka dirancang untuk dipasang secara langsung pada papan rangkaian dan di atur hanya ketika rangkaian dibangun. Contoh untuk mengatur frekuensi dari nada alarm atau kepekaan rankaian peka cahaya. Obeng kecil atau alat sejenis  dibutuhkan untuk mengatur/menyetel presets.
Preset sangat lebih murah daripada variable resistor standar sehingga mereka kadang-kadang digunakan dalam proyek-proyek dimana variable resistor standard pada umumnya digunakan.
Multiturn presets digunakan dimana pangaturan dengan ketelitian tinggi harus dibuat.  Obeng harus diputar sebanyak 10 x untuk memindahkan slider dari ujung lintasa/track ke ujung yang lain, memberikan control ketelitian yang tinggi.

Preset (open style)

Presets (closed style)

Multiturn preset
